Controlador de bomba trifásica

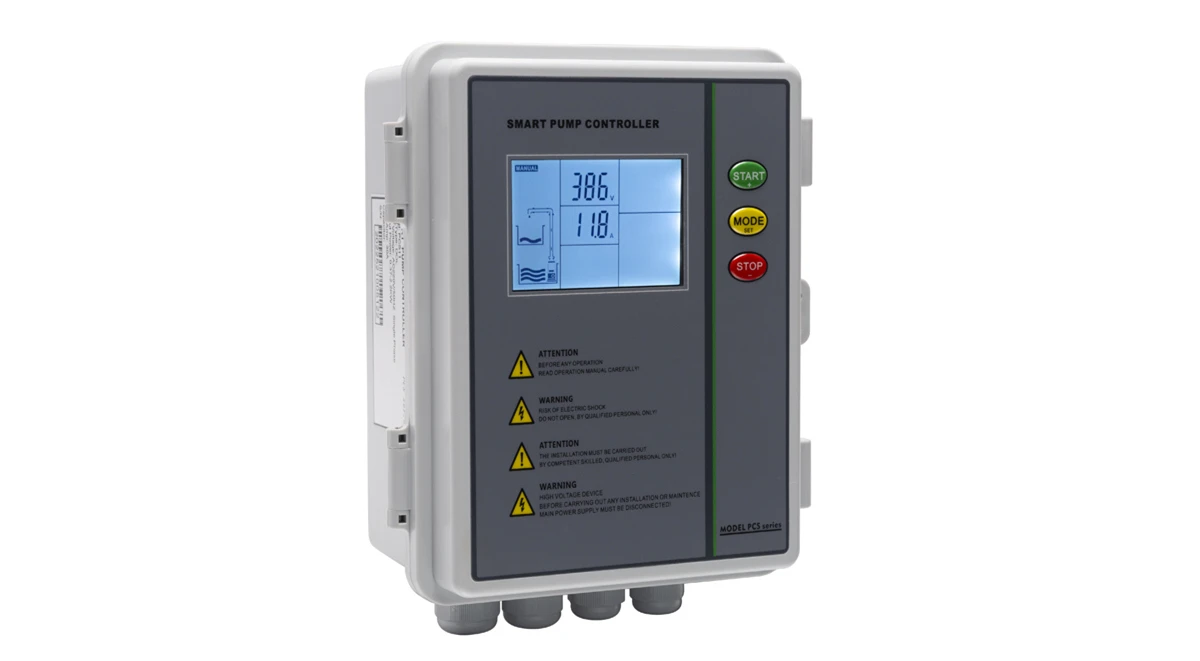

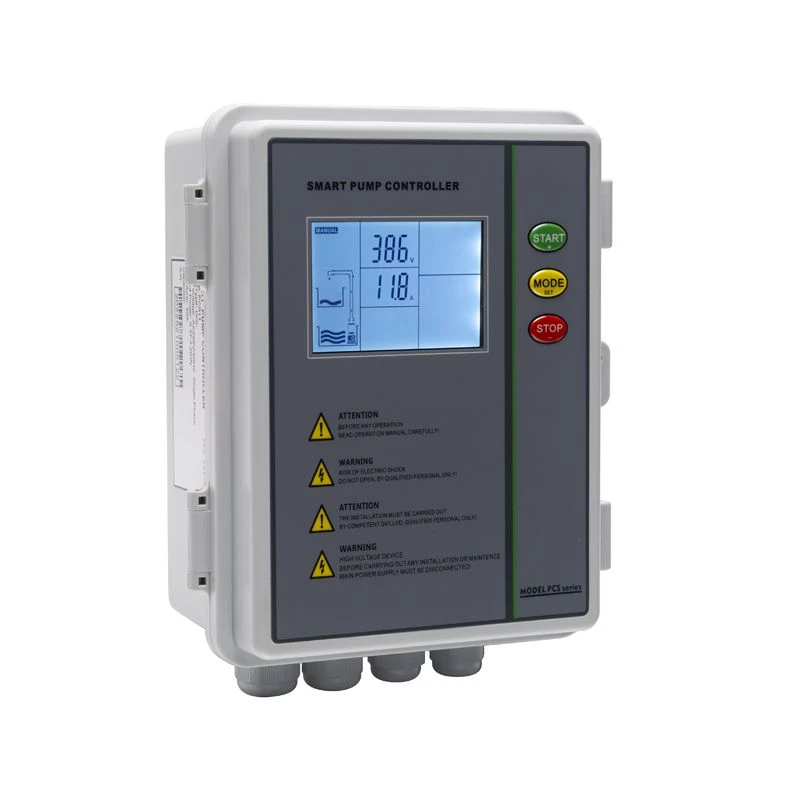

Controlador de bomba trifásico PCS31, adequado para bomba de poço profundo, bomba de esgoto, bomba de reforço e outros tipos de bomba de água.
- Entrega rápida
- Garantia da Qualidade
- Atendimento ao Cliente 24 horas por dia, 7 dias por semana
Introdução de Produto
Adequado para bombas de reforço, bombas de esgoto, bombas de poços profundos e outros tipos de bombas de água é o controlador de bomba trifásico PCS31.
A ideia básica de funcionamento do controlador é obter proteção e controle automático usando um circuito integrado com função de síntese de programa como sinal de saída do olho do sensor.
Um chip de grande capacidade é utilizado pelo controlador da bomba trifásica, permitindo a atualização do programa.
Sob condições operacionais típicas, a corrente da bomba é registrada com precisão pelo nosso mecanismo interno de configuração de parâmetros de uma tecla. É possível identificar a proteção contra rotação seca, sobrecarga e travamento da bomba medindo a corrente sob diversas condições.
Ao contrário de outros controladores no mercado, o PCS31 oferece proteção contra inversão de fase. Com esta proteção, toda bomba em operação saberá quando ocorrer uma fase aberta.
Os principais usos tradicionais da mudança de interruptor DIP
1. A água é transferida do tanque superior para o tanque inferior.
2. Booster da bomba de furo.
3. Drenagem do reservatório.
Características especiais se aplicam quando é utilizado para transferência de água.
sistema de reabastecimento de água ativado automaticamente quando uma sonda de nível é conectada.
Considere o seguinte cenário: o abastecimento de água inferior possui um tanque superior que está vazio. De acordo com a lógica operacional padrão, o tanque inferior não pode bombear água até que o nível do líquido atinja a terceira sonda. Se a energia for desligada e ligada novamente, o controlador determinará apenas se há água presente na segunda sonda, em vez de determinar se a terceira sonda foi alcançada. Ele retornará à sua lógica de funcionamento típica após o ciclo inicial.
Configuração do parâmetro principal:
|
Parâmetro |
Descrição |
Faixa |
Valor padrão |
|
001 |
Amplificadores de disparo de proteção contra funcionamento a seco. |
0.0 A |
|
|
002 |
Amplificadores de disparo de proteção contra sobrecarga. |
26 A (0.37-2.2KW,0.75-7.5kW) 52A (11-15kW) |
|
|
003 |
Amplificadores de disparo de proteção contra travamento. |
33 A (0.75-7,5kW) 66 A (11-15kW) |
|
|
004 |
Tensão de disparo de proteção de subtensão. |
175 V (monofásico) 300 V (Trifásico) |
|
|
005 |
Tensão de disparo de proteção contra sobretensão. |
253 V (monofásico) 439 V (Trifásico) |
|
|
006 |
Tempo de resposta do disparo da proteção contra funcionamento a seco. |
0 – 254 segundos |
6 segundos |
|
007 |
Tempo de recuperação da proteção contra funcionamento a seco. |
0 – 254 minutos |
5 minutos |
|
008 |
Função de temporizador se estiver trabalhando com aplicativos |
00 – 01 |
00 (não) [01 sim] |
|
009 |
Tempo de funcionamento da bomba. |
0 – 254 minutos |
5 minutos (somente se 008 estiver habilitado ou dip switch na posição 10) |
|
010 |
Tempo de parada da bomba. |
0 – 254 minutos |
5 minutos (somente se 008 estiver habilitado ou dip switch na posição 10) |
|
011 |
Temporizador de parada da bomba em estado manual. |
0 – 254 minutos |
0 minutos (0=inativo) |
|
012 |
Função de bloqueio de operação de LCD e botão. |
00 - 01 |
00 (desbloqueado) [01 bloqueado] |
|
|
|||
|
013 |
Proteção de fase aberta e reversão de fase. [00 (fase aberta e inversão de fase DESLIGADA)] [01 (fase aberta DESLIGADA, inversão de fase LIGADA)] [02 (fase aberta ON, inversão de fase OFF)] [03 (fase aberta e inversão de fase LIGADA)] |
00 - 03 |
03(parâmetro 013 disponível apenas para trifásico) Após a configuração, desligue-o para que ele fique disponível. |
|
Os seguintes parâmetros são visíveis apenas paracontrole térmico quando a conexão comPT 100 TO módulo de expansão está equipado. |
|||
|
014 |
Temperatura inicial da bomba. A bomba iniciará abaixo da temperatura definida. |
0 – 100 graus |
35 graus |
|
015 |
Temperatura de parada da bomba. A bomba irá parar acima da temperatura definida. |
0 – 100 graus |
45 graus |
Outras características
1. Vários usos para opções usando configuração de parâmetros e interruptores DIP.
2. Proteção contra fase aberta, inversão de fase, sobrecarga, subtensão, bombas paradas, funcionamento a seco e sobretensão.
3. Várias opções de caixas pequenas IP 65
4. Um botão individual para calibração de parâmetros.
5. O status de funcionamento da bomba é mostrado no LCD.
6. Verificação do tempo de funcionamento cumulativo da bomba
7. Bombeie os últimos cinco erros e verifique-os.
8. A bomba pode ser parada automaticamente no modo Manual configurando um temporizador.
9. O software pode ser alterado para atender aos requisitos específicos do local.
10. Faixa de tensão operacional: 0,75–4 kw, 5,5–7,5 kw, 11–15 kw
11. Tensão alcançável entre 280 e 460 volts.
