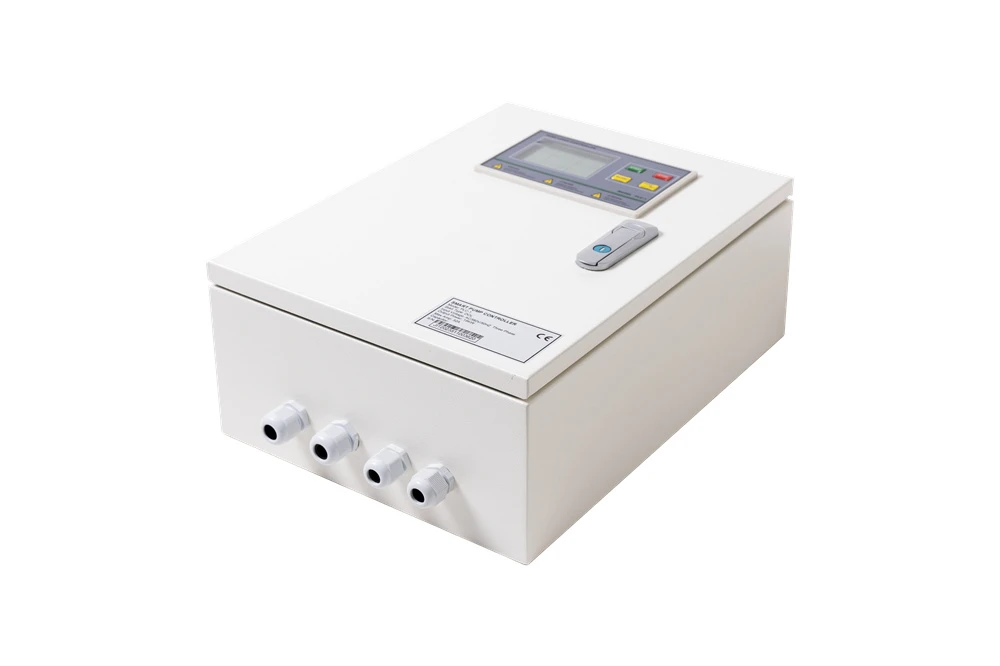

Controlador de bomba inteligente de 2 bombas

Agradecemos por você ter escolhido nossos produtos e prometemos continuar fornecendo um serviço amigável e útil.

Um sistema intuitivo e programável de controle e proteção para bombas submersíveis centrífugas, de dutos, duplex e trifásicas para poços profundos, entre outros tipos, é o Controlador Inteligente de Bombas.



O controlador pode operar de diversas maneiras, utilizando diversas instalações elétricas. A sonda ou sensor livre no poço é uma característica chave que diferencia o controlador de uma caixa de controle de bomba liga/desliga padrão. Nosso design exclusivo elimina a necessidade de instalação de uma sonda ou sensor no poço e fornece uma proteção altamente sensível e confiável contra funcionamento a seco da bomba.



Marca: OEM

Número do modelo do fabricante: PCH32 PLUS

Trabalhando em: 3 fases 220v/380v/415v

Bomba funcionando:0.75-15kw

Gabinete de plástico:IP 65

Contator MCB/AC: CHNT

Tipo: painel de controle alternado duplex

Tensão nominal: 120/208/240 V/380 V/415 V CA

Amperes: 9 a 32 A

Tipo de bomba compatível: bomba de depósito/reforço/bomba de poço

Número de bombas controladas: 2

Localização: Interior/Exterior

Tipo de gabinete: IP65

Tamanho do gabinete: 342*292*119mm

Mudança de aplicação: por interruptor Dip

Aplicação incluindo:

• Aplicado para transferência de água do tanque inferior para o tanque superior por sonda de líquido ou interruptor flutuante
• Aplicado para reforço por pressostato e tanque de pressão.
• Aplicado para elevação de esgoto por sonda de líquido ou interruptor flutuante
• Aplicado para bomba de drenagem com interruptor flutuante piggy-back
• Aplicado para transferência de água do tanque inferior para o tanque superior por transmissor de nível (4-20mA)
• Aplicado para reforço por transmissor de pressão (4-20mA)
• Aplicado para elevação de esgoto por transmissor de nível (4-20mA)

Item	Proteção	Valor	Observação	Tipo de falha
1	Ampere de disparo da proteção contra funcionamento a seco	75% da amperagem de funcionamento calibrada	Na configuração do menu	Falha de recuperação
2	Tempo de resposta de desarme da proteção contra funcionamento a seco	5s	Na configuração do menu
3	Tempo de recuperação da proteção contra funcionamento a seco	45m	Na configuração do menu
4	Ampere de disparo de proteção contra sobrecarga	Ampere de funcionamento calibrado 130%	Na configuração do menu	Falha de recuperação
5	Tempo de resposta de desarme da proteção contra sobrecarga	5S (tempo inverso)	corrigido em software
6	Tempo de recuperação da proteção contra sobrecarga	4m	Na configuração do menu
7	Amperagem de desarme de proteção da bomba parada	180% da amperagem de funcionamento calibrada	Na configuração do menu	Falha de não recuperação
8	Tempo de resposta do desarme de proteção de bomba parada	1s	corrigido em software
9	Tensão de desarme de proteção de subtensão	304v	Na configuração do menu	Falha de recuperação
10	Tempo de resposta de desarme da proteção de subtensão	6s	corrigido em software
11	Tempo de recuperação da proteção contra subtensão	4m	Na configuração do menu
12	Tensão de disparo de proteção contra sobretensão	437v	Na configuração do menu	Falha de recuperação
13	Tempo de resposta de desarme da proteção contra sobretensão	6s	corrigido em software
14	Tempo de recuperação da proteção contra sobretensão	4m	Na configuração do menu
15	Fase aberta			Falha de não recuperação
16	Inversão de fase			Falha de não recuperação
17	Transbordar			Falha de recuperação
18	Acima da temperatura			Falha de recuperação
19	Vazamento de água			Falha de não recuperação





Possuindo mais de 20 anos de experiência na criação, investigação e avanço de controladores especializados de bombas de água,

O resultado de nossos esforços são nossos controladores de elevação de esgoto, a série PCH. Ele possui todos os recursos e atributos que nossos clientes precisam e, com alguns ajustes simples de parâmetros, quase pode executar as funções de diversas máquinas.

Suas configurações fáceis de usar prolongam substancialmente a vida útil da bomba e sua funcionalidade de configuração de um botão preserva efetivamente a bomba d’água.

Seu robusto sistema de alarme de transbordamento notificará o cliente em caso de aumento rápido do volume de água, ativando simultaneamente uma sirene externa e um alto-falante.

Ele também pode gerenciar com precisão a partida e a parada de bombas de água, manipulando entradas analógicas e de comutação.





1). Nível normal de líquido no reservatório

o nível do líquido atingir a sonda 3 # (interruptor flutuante A: nível superior), a caixa de controle solicitará que a bomba única seja

funcionamento; o nível do líquido diminui para a sonda 2 # (interruptor flutuante A: nível inferior), a bomba única para de funcionar;

A caixa de controle alternará bombas duplas funcionando automaticamente quando o nível do líquido variar de

Sonda 2# e Sonda 3# (interruptor flutuante A: nível superior-nível inferior)



2). Fluxo extra no reservatório

quando a bomba única está funcionando para drenagem, o nível do líquido no reservatório ainda aumenta para a Sonda 4#

(Interruptor flutuante B: nível superior), a caixa de controle ordenará que outra bomba funcione simultaneamente para

drenagem, até que o nível do líquido caia para a Sonda 2 # (Interruptor Bóia A e B: Nível Baixo), bombas duplas

não vai parar de correr.



3). Estouro no reservatório

quando as bombas duplas estão funcionando simultaneamente, o nível do líquido no reservatório ainda aumenta para a Sonda

5 # (Interruptor flutuante C: nível superior), a caixa de controle soará um alarme de aviso; Quando o nível do líquido diminui

para a sonda 5 # (nível inferior da chave flutuante C), a caixa de controle para de soar o alarme de aviso



4).Função de patrulha automática (antiferrugem)

No estado Automático, se a caixa de controle inspecionar bombas duplas que não funcionam por dez dias, o dispositivo de controle

ordenará que a bomba A funcione por 3 segundos e pare, após intervalo de 10 segundos, o dispositivo de controle irá

ordene que a bomba B funcione por 3 segundos e pare.

O Auto Patrol pode evitar que a bomba enferruje e o impulsor fique preso devido ao longo tempo sem funcionamento
