Ei! Como fornecedor de controlador de bomba, muitas vezes me perguntam sobre como instalar um sensor de fluxo para um controlador de bomba. É uma etapa crucial que pode impactar bastante o desempenho e a eficiência do seu sistema de bombas. Então, vamos mergulhar direto e passar pelo processo passo a passo.

Por que você precisa de um sensor de fluxo para o seu controlador de bomba

Antes de começarmos com a instalação, vamos falar rapidamente sobre por que você precisa de um sensor de fluxo em primeiro lugar. Um sensor de fluxo mede a taxa de fluxo de fluido através de um tubo. Quando combinado com um controlador de bomba, ele permite um controle mais preciso da bomba. Por exemplo, você pode definir a bomba para ligar ou desligar com base em uma taxa de fluxo específica, o que ajuda a prevenir o excesso de bombeamento ou sob bombeamento. Isso não apenas economiza energia, mas também estende a vida útil da sua bomba.

Ferramentas e materiais que você precisará

Primeiro, junte todas as ferramentas e materiais necessários. Aqui está uma lista do que você normalmente precisa:

• Um sensor de fluxo compatível com o controlador da bomba. Verifique as especificações do sensor e do controlador para garantir que eles funcionem bem juntos.
• Chaves de tamanhos apropriados para ajustar o sensor no pipeline.
• Fita de selante para evitar vazamentos nos pontos de conexão.
• Fios elétricos para conectar o sensor de fluxo ao controlador da bomba.
• Um multímetro para testar as conexões elétricas e garantir que tudo esteja funcionando como deveria.

Etapa 1: Escolha o local certo

A localização do sensor de fluxo no pipeline é super importante. Você deseja colocá -lo em uma seção reta do tubo, longe de cotovelos, válvulas ou acessórios. Isso ocorre porque esses componentes podem causar turbulência no fluxo de fluido, o que pode levar a leituras imprecisas do sensor.

Uma boa regra é ter pelo menos 10 diâmetros de tubo de tubo reto a montante e 5 diâmetros de tubo a jusante do sensor. Isso permite que o fluxo do fluido se estabilize antes de atingir o sensor e depois de deixar o sensor.

Etapa 2: Desligue a bomba e isole o pipeline

Segurança primeiro! Antes de começar a instalar o sensor de fluxo, desligue a bomba e feche todas as válvulas que isolem a seção do pipeline em que você estará trabalhando. Isso impedirá que qualquer fluido flua através do tubo enquanto você estiver fazendo a instalação, reduzindo o risco de vazamentos e lesões em potencial.

Etapa 3: Prepare o oleoduto

Depois que o pipeline é isolado, você precisa prepará -lo para a instalação do sensor de fluxo. Use uma chave para remover uma seção do tubo onde o sensor será instalado. Certifique -se de que as pontas do tubo estejam limpas e livres de detritos ou rebarbas. Você pode usar um arquivo ou lixa para suavizar as bordas, se necessário.

Enrole os fios do tubo com fita adesiva. Isso criará uma vedação apertada quando você instalar o sensor de fluxo, impedindo quaisquer vazamentos.

Etapa 4: instale o sensor de fluxo

Agora é hora de instalar o sensor de fluxo. Coloque cuidadosamente o sensor no pipeline e alinhe -o com as extremidades do tubo. Use chaves para apertar os acessórios em ambos os lados do sensor. Certifique -se de não ter mais - aperte, pois isso pode danificar o sensor ou o tubo.

À medida que você está apertando, verifique se o sensor está alinhado adequadamente e se não há lacunas entre o sensor e o tubo. Se você notar lacunas, pode ser necessário ajustar a posição do sensor ou adicionar mais fita selante.

Etapa 5: conecte os fios elétricos

Depois que o sensor de fluxo é instalado fisicamente no pipeline, é hora de conectar os fios elétricos. Consulte o diagrama de fiação fornecido com o sensor de fluxo e o controlador de bomba. Geralmente, haverá terminais específicos para fonte de alimentação, saída de sinal e terra.

Retire as extremidades dos fios e conecte -os aos terminais apropriados. Verifique se as conexões estão seguras e não há fios soltos. Você pode usar um multímetro para testar a continuidade das conexões e garantir que não haja circuitos curtos.

Etapa 6: teste a instalação

Depois que todas as conexões são feitas, é hora de testar a instalação. Primeiro, abra lentamente as válvulas para permitir que o fluido flua através da tubulação. Verifique se há vazamentos ao redor do sensor de fluxo e suas conexões. Se você notar algum vazamento, aperte os acessórios ou adicione mais fita selante, conforme necessário.

Em seguida, energia no controlador da bomba e verifique as leituras na tela do controlador. As leituras devem corresponder à vazão real no pipeline. Se as leituras parecerem desligadas ou não houver leituras, verifique suas conexões elétricas e a instalação do sensor.

Etapa 7: Calibração (se necessário)

Alguns sensores de fluxo podem exigir calibração para garantir leituras precisas. Consulte as instruções do fabricante para o processo de calibração. Geralmente, envolve ajustar certas configurações no sensor ou no controlador da bomba com base em uma vazão conhecida.

A calibração é uma etapa importante, especialmente se você precisar de controle preciso da bomba com base na taxa de fluxo. Pode levar algumas tentativas para acertar as leituras, mas vale a pena o esforço a longo prazo.

Tipos de controladores de bomba

Como fornecedor de controladores de bomba, oferecemos uma variedade de controladores de bomba para atender às diferentes necessidades. Por exemplo, temos oCaixa de controle de bomba inteligente duplex, o que é ótimo para sistemas que exigem a operação de duas bombas. Ele fornece controle inteligente e pode alternar automaticamente entre as bombas com base na demanda.

Se você só precisa controlar uma única bomba, nossoControle de bomba única e caixa de proteçãoé uma ótima opção. Ele não apenas controla a bomba, mas também fornece proteção contra o excesso de corrente, a tensão e outros problemas em potencial.

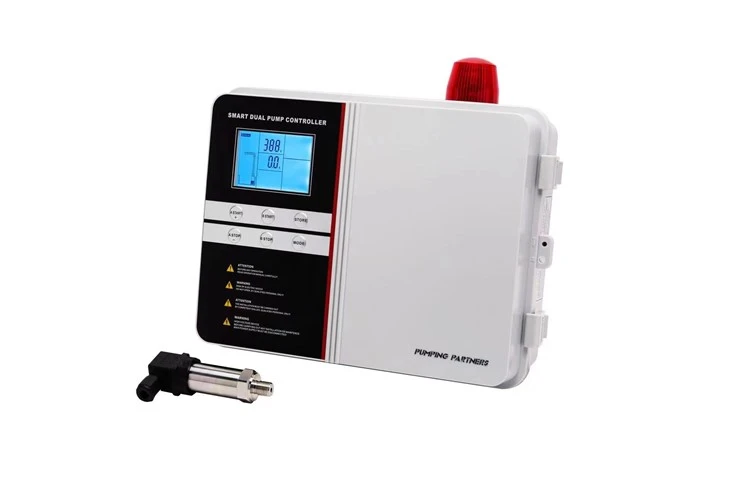

Para sistemas mais complexos, também temos oSistema de controle de bomba duplex. Este sistema oferece recursos avançados e pode ser personalizado para atender aos requisitos específicos.

Conclusão

A instalação de um sensor de fluxo para um controlador de bomba pode parecer uma tarefa assustadora, mas se você seguir essas etapas com cuidado, poderá fazê -lo com sucesso. Lembre -se de que a chave é escolher o local certo, garantir a instalação adequada e as conexões elétricas e testar o sistema completamente.

Se você tiver alguma dúvida ou precisar de mais assistência com o controlador da bomba ou a instalação do sensor de fluxo, não hesite em alcançar. Estamos aqui para ajudá -lo a tirar o máximo proveito do seu sistema de bombas. Se você está procurando um novo controlador de bomba ou precisa de conselhos sobre a instalação, estamos a apenas uma mensagem de distância. Entre em contato conosco para iniciar uma discussão de compras e encontrar a melhor solução para suas necessidades.

Referências

• Manuais do fabricante para sensores de fluxo e controladores de bomba.
• Padrões da indústria para instalação de pipeline e medição de fluxo de fluidos.
